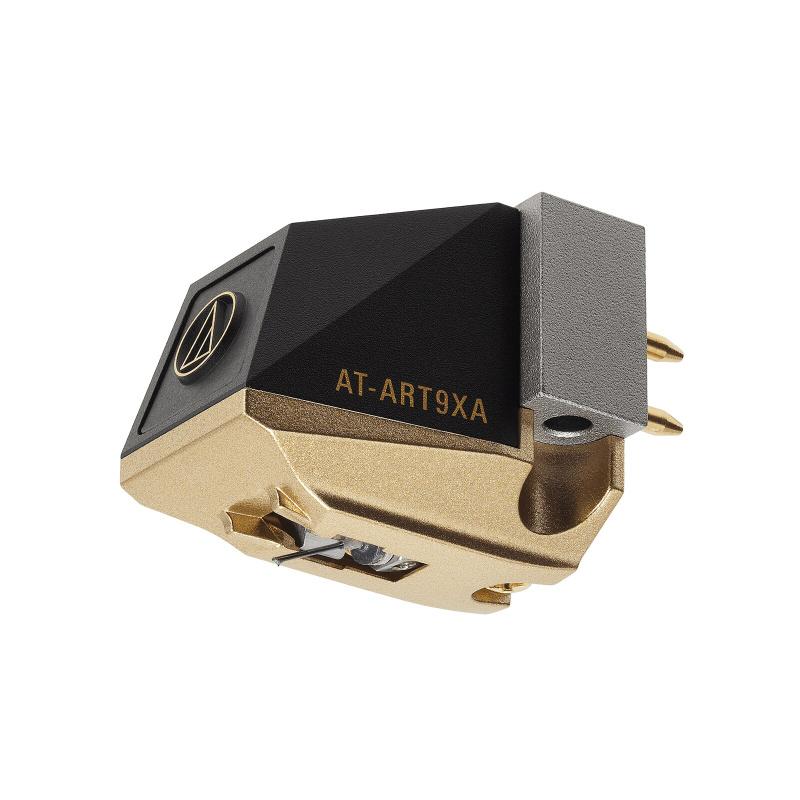

Audio-Technica AT-ART9XA — Càpsula de bobina mòbil de nucli no magnètic amb agulla Shibata

L'AT-ART9XA és la variant de nucli no magnètic dins de la sèrie ART, la família de transductors de referència d'Audio-Technica. La diferència amb una càpsula de bobina mòbil convencional és al generador: en prescindir del nucli magnètic desapareix la distorsió que aquest nucli introdueix, i la lectura del solc guanya naturalitat de timbre i precisió del camp sonor. Per compensar la pèrdua de sortida típica d'aquest esquema, la casa fa servir una armadura de bobina de nova generació que eleva la tensió a 0,2 mV, un valor baix que demana un previ de fono MC amb guany i relació senyal/soroll a l'altura.

La punta és una Shibata nua muntada en un cantilever de bor sòlid de 0,28 mm de diàmetre. Aquesta combinació és la responsable que la resposta arribi a 50 kHz i que la separació entre canals es mantingui en 30 dB a 1 kHz, amb una impedància de bobina de 12 ohms i una inductància de només 2,5 µH. La força de suport recomanada queda entre 1,6 i 2,0 grams, amb 1,8 g com a ajust de partida, i la conformitat dinàmica de 10 × 10⁻⁶ cm/dina encaixa bé amb braços de massa mitjana.

El cos de 8,5 grams porta forats roscats M2.6, de manera que es munta en un portacàpsules o en un braç integrat amb dos cargols, sense femella per sota. És una càpsula per a escolta asseguda i atenta: enregistraments acústics, orquestrals i veus, on l'absència de coloració del generador es nota més que l'espectacularitat. Cada unitat se subministra amb tornavís no magnètic, brotxa, volanderes i cargols de 5, 8 i 10 mm.

Fitxa tècnica:

• Tipus: càpsula estèreo de doble bobina mòbil (MC), nucli no magnètic
• Agulla: Shibata nua
• Cantilever: bor sòlid, 0,28 mm de diàmetre
• Resposta en freqüència: 20 Hz – 50.000 Hz
• Separació de canals: 30 dB a 1 kHz
• Tensió de sortida: 0,2 mV (1 kHz, 5 cm/s)
• Impedància de bobina: 12 ohms (1 kHz) · resistència DC: 12 ohms
• Inductància: 2,5 µH (1 kHz)
• Càrrega recomanada: mínim 100 ohms
• Força de suport: 1,6 – 2,0 g (1,8 g estàndard)
• Conformitat: 20 × 10⁻⁶ cm/dina estàtica · 10 × 10⁻⁶ cm/dina dinàmica (100 Hz)
• Angle de seguiment vertical: 20°
• Muntatge: mitja polzada, forats roscats M2.6 × 2
• Pes: 8,5 g · dimensions: 17,3 × 16,8 × 25,0 mm
• Accessoris: tornavís no magnètic, brotxa, 2 volanderes, cargols M2.6 de 5, 8 i 10 mm
